新型高壓清洗機油管清洗噴頭—組合型噴頭

針對油管清洗的現場工況，北京www.91潔清潔設備有限公司設計生產出了新型高壓清洗機油管清洗噴頭—組合型噴頭，並進行了油管清洗試驗。結果表明，這種最新型的組合型噴頭具有清洗質量好、效率高、成本低等特點，非常適合在我國推廣應用。

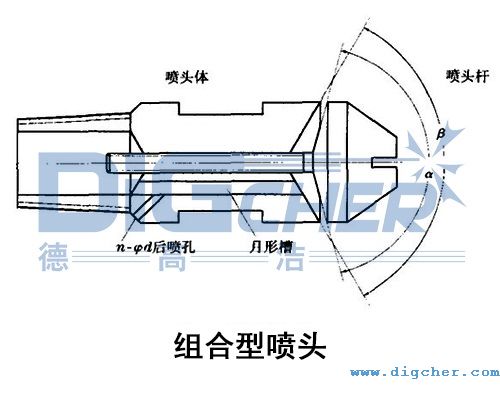

新型高壓清洗機油管清洗噴頭—組合型噴頭：

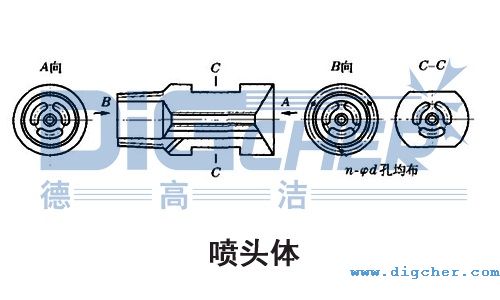

組合型噴頭是由噴頭體和噴頭杆組成，噴頭體如下圖所示，後部用密封管螺紋與噴管連接，內部用線性切割加工出三個月形槽，三個支撐筋呈星形，能起到穩流作用，前端有一呈β角的錐形外導流麵。噴頭杆後端螺紋可與噴頭體連接，有一呈α角的錐形內導流麵，其前部銑有一槽，可用扁起子卡在槽中，用以調節噴頭體與噴頭杆的錐形導流麵形成的間隙，以控製工作壓力和射流速度及衝擊力，水經月形槽進入內外導流麵之間的導流空間，向外形成空心錐形射流進行清洗，若α＝β，則此噴頭相當於入口小而出口大倒錐形流道的噴頭，這種結構會比直孔流道的流量係數還小，能量轉換率還低，顯然水力特性不好，為此選擇α＞β，經反複現場試驗後確定α＝150°，β＝120°。

經現場應用表明，這種噴頭的清洗效果比前噴式噴頭有明顯提高，其前噴力較大，考慮到有時油汙特別多的時候前進不暢，故又在噴頭後部鑽n個φd後噴孔，可根據泵壓、季節、油管油汙情況選擇適當的噴孔數目n和孔徑d，從而解決了這個問題。

此外，這種噴頭還存在兩個問題：一是由於3個支撐筋的隔離作用形成的空心錐形射流在水壓力低時有明顯缺口，當適當提高壓力後，缺口會減小甚至由於射流擴散而消失，但此處射流仍是薄弱環節，它的衝擊力比別處要小；二是使用久了，噴頭體內外導流麵被衝蝕出溝槽，損壞後把噴頭體整個換掉太可惜。

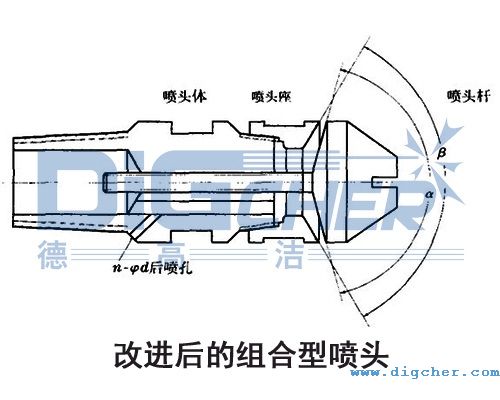

針對這兩個問題，北京www.91潔清潔設備有限公司設計出改進後的組合型噴頭(如上圖)，它與上圖噴頭不同處在於噴頭體與噴頭杆之間加了1個噴頭座。噴頭座與噴頭體通過密封管螺紋連接，與噴頭體、噴頭杆之間形成一混合腔，水經3個月形槽到混合腔混合，再經導流麵流出，這種結構使空心錐形射流趨向合理，並且使各處射流衝擊力等水力性能比較均勻，在清洗時可對油管內孔進行全表麵清洗，並且其空心射流形成一道封閉的水幕，可將油汙清出，由此解決了前噴式噴頭噴下的油汙重又粘在內壁上的問題。並且對其傳動變速係統也進行了改進，提高清洗效率近1倍。
