核電廠蒸汽發生器清洗方案—DP 280/74EM核電廠蒸汽發生器專用高壓清洗機
時間：2013-02-25 14:01:47作者：LeeZhou來源：www.91潔清潔設備
目前，我國的核電站都屬於壓水堆。與常規火電站相比較，核電站的核燃料產生的熱量是通過蒸汽發生器從一回路(含放射性冷卻劑的回路)傳導至二回路(驅動汽輪機的蒸汽回路)。說白了就是把蒸汽發生器想象成常規火電站的鍋爐，複雜一點的話，就是將有放射性的一回路和無放射性的二回路相隔離的一道隔離邊界。
由於其中一回路載熱劑流經堆芯，載熱劑中的雜質及腐蝕產物等被輻照後會活化，加之有燃料元件的碎片進入，使得這一回路載熱劑帶有較強的放射性。所以，一回路是帶有放射性的回路，而二回路是不帶放射性的回路。因此，蒸汽發生器既是一回路設備，又是二回路設備，如果發生破損泄漏，不但會造成放射性汙染，而且將會導致核電站不能發電，後果十分嚴重。
導致傳熱管腐蝕的主要原因是二次側管板泥渣沉積，泥渣的主要成分是懸浮物和溶鹽，由於重力沉降、沸騰沉澱以及紊流沉澱的作用形成沉積物，俗稱泥渣。泥渣沉積會造成管材腐蝕，蒸汽壓力不穩及運行不穩定等不良影響。目前應用比較廣泛的核電廠蒸汽發生器泥渣清洗方案是自動爬行式柔性管板水力清洗方案，DP 280/74EM核電廠蒸汽發生器專用高壓清洗機作為常用的管板泥渣預防性維護手段，在國內外核電站都運用的比較廣泛。
一、DP 280/74EM核電廠蒸汽發生器專用高壓清洗機的組成部分
DP 280/74EM核電廠蒸汽發生器柔性衝洗集成裝置主要由以下4部分組成。
1、中心管廊運動的分段導軌部件及其運動控製箱：該組成部分為這套裝置的核心部分。分段導軌為柔性檢查或衝洗鋼帶提供支撐，帶動鋼帶在中心管廊運動，以對準不同的傳熱管管間。其運動控製部件安裝在手孔上，配有現場控製麵板。
2、超高壓柔性衝洗鋼帶：針對不同的傳熱管節距，使用超彈性金屬毛細管或超高壓軟管，使用不同結構的噴嘴(前向衝洗噴嘴結構、側向衝洗噴嘴結構)，以對不同部位進行衝洗。
3、柔性鋼帶運動控製部件：驅動柔性鋼帶在各個管間運動，進行衝洗或檢查。
4、主控製站：操作人員在此控製整個裝置的運動，進行衝洗或檢查，控製導軌以及柔性鋼帶和鋼帶偏轉裝置的運動、柔性鋼帶運動參數自動顯示，可進行視頻檢查圖像的記錄等。其放置在低劑量區。
柔性衝洗集成裝置能提供三種運動：
1)分段導軌在中心管廊的前進與後退運動，使柔性鋼帶對準不同的管間；
2)柔性鋼帶(帶視頻探頭、柔性水槍或外來物抓取工具)在傳熱管管間作向前或向後運動，實現整個管間的衝洗或檢查；
3)柔性鋼帶在傳熱管管間相對於管板的傾斜運動，使噴嘴或視頻探頭接近管板，以便進行衝洗或檢查。

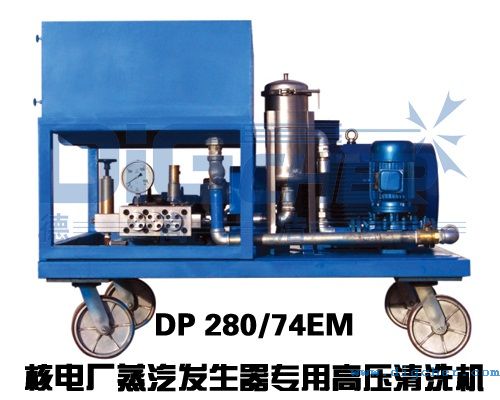

二、DP 280/74EM核電廠蒸汽發生器專用高壓清洗機的主要參數
基本參數：
型號：DP 280/74EM
工作壓力：280
工作流量(l/min)：74
泵轉速(r/min)：1000
電機轉速(r/min)：1000
電源(V/Hz)：380/50
功率：37
啟動控製方式：Y-△
最大進水溫度：45°
缺水保護：是
低壓供水泵：3
尺寸L*W*H：1700x1060x1140mm
重量：790
運轉時間：連續運行
保證：12個月
高壓管長度：20
槍控自動停開機：是
附件：管道清洗噴嘴x2、管道清洗軟管x2、腳踏控製閥x2
通過泥渣的定期清除，可延緩傳熱管在管板區域的破損速率，從而有力地促進了核電廠的安全穩定運行。
由於其中一回路載熱劑流經堆芯，載熱劑中的雜質及腐蝕產物等被輻照後會活化，加之有燃料元件的碎片進入，使得這一回路載熱劑帶有較強的放射性。所以，一回路是帶有放射性的回路，而二回路是不帶放射性的回路。因此，蒸汽發生器既是一回路設備，又是二回路設備，如果發生破損泄漏，不但會造成放射性汙染，而且將會導致核電站不能發電，後果十分嚴重。
導致傳熱管腐蝕的主要原因是二次側管板泥渣沉積，泥渣的主要成分是懸浮物和溶鹽，由於重力沉降、沸騰沉澱以及紊流沉澱的作用形成沉積物，俗稱泥渣。泥渣沉積會造成管材腐蝕，蒸汽壓力不穩及運行不穩定等不良影響。目前應用比較廣泛的核電廠蒸汽發生器泥渣清洗方案是自動爬行式柔性管板水力清洗方案，DP 280/74EM核電廠蒸汽發生器專用高壓清洗機作為常用的管板泥渣預防性維護手段，在國內外核電站都運用的比較廣泛。
一、DP 280/74EM核電廠蒸汽發生器專用高壓清洗機的組成部分
DP 280/74EM核電廠蒸汽發生器柔性衝洗集成裝置主要由以下4部分組成。
1、中心管廊運動的分段導軌部件及其運動控製箱：該組成部分為這套裝置的核心部分。分段導軌為柔性檢查或衝洗鋼帶提供支撐，帶動鋼帶在中心管廊運動，以對準不同的傳熱管管間。其運動控製部件安裝在手孔上，配有現場控製麵板。
2、超高壓柔性衝洗鋼帶：針對不同的傳熱管節距，使用超彈性金屬毛細管或超高壓軟管，使用不同結構的噴嘴(前向衝洗噴嘴結構、側向衝洗噴嘴結構)，以對不同部位進行衝洗。
3、柔性鋼帶運動控製部件：驅動柔性鋼帶在各個管間運動，進行衝洗或檢查。
4、主控製站：操作人員在此控製整個裝置的運動，進行衝洗或檢查，控製導軌以及柔性鋼帶和鋼帶偏轉裝置的運動、柔性鋼帶運動參數自動顯示，可進行視頻檢查圖像的記錄等。其放置在低劑量區。
柔性衝洗集成裝置能提供三種運動：
1)分段導軌在中心管廊的前進與後退運動，使柔性鋼帶對準不同的管間；
2)柔性鋼帶(帶視頻探頭、柔性水槍或外來物抓取工具)在傳熱管管間作向前或向後運動，實現整個管間的衝洗或檢查；
3)柔性鋼帶在傳熱管管間相對於管板的傾斜運動，使噴嘴或視頻探頭接近管板，以便進行衝洗或檢查。
二、DP 280/74EM核電廠蒸汽發生器專用高壓清洗機的主要參數
基本參數：
型號：DP 280/74EM
工作壓力：280
工作流量(l/min)：74
泵轉速(r/min)：1000
電機轉速(r/min)：1000
電源(V/Hz)：380/50
功率：37
啟動控製方式：Y-△
最大進水溫度：45°
缺水保護：是
低壓供水泵：3
尺寸L*W*H：1700x1060x1140mm
重量：790
運轉時間：連續運行
保證：12個月
高壓管長度：20
槍控自動停開機：是
附件：管道清洗噴嘴x2、管道清洗軟管x2、腳踏控製閥x2
通過泥渣的定期清除，可延緩傳熱管在管板區域的破損速率，從而有力地促進了核電廠的安全穩定運行。
