一、產品概述

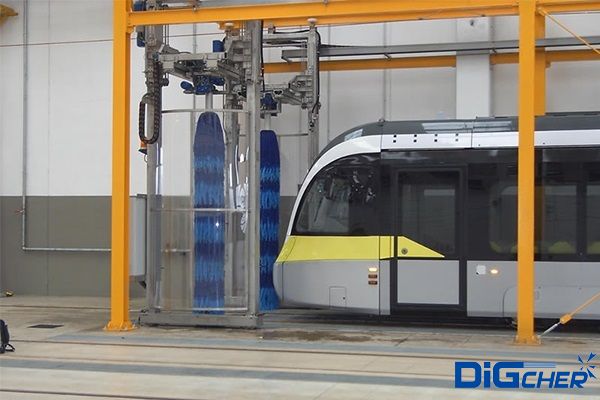

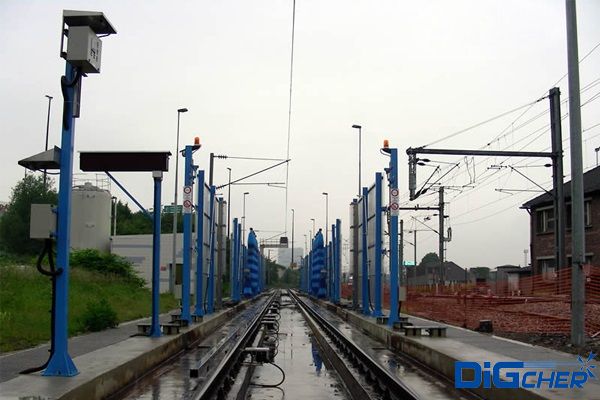

www.91潔TR ATC軌道列車自動清洗機引入現代噴淋洗滌技術、柔順刷輥智能仿形機械臂、高強熱風壓幹燥機櫃和動態監控人機界麵智能操作係統，能通過營運網絡實現連續通過式作業。
TR ATC軌道列車自動清洗機主體采用噴淋濕潤、預備洗刷、洗滌洗刷、漂洗洗刷和吹掃幹燥等不同的清潔方式，配合列車勻速通過清洗工作場地除去列車表麵的塵埃和汙垢，達到運營列車潔淨要求。該設備執行機構及電動機防護等級采取IP56國際標準，防水防塵。仿形清洗軌跡掃描采用PLC可編程及變頻調速控製係統，並配備防碰撞預警係統。清洗過程采用水基清洗劑，具有清洗速度快、效果突出、潔淨度高、並具有優異的環保性能等特點。另外，該係統還應用蒸氣加溫和電加熱幹燥機係統，具有升溫快，效果好等特點。
www.91潔TR ATC軌道列車自動清洗機是為單線使用設計的, 即可以手工操作也可以自動操作。控製係統通過SCADA連線與主運行控製室連接，配套的內部水處理裝置可以使80%的水都可以重複使用。
二、清洗要求
1、清洗車型：軌道列車
2、清洗目的：清除列車表麵的塵埃及汙垢
3、電車尺寸：2650mmX3600mmX32230mm
4、清洗範圍：列車四周立麵和頭尾兩端麵
5、清潔要求：達到工藝要求
6、生產能力：大於10列車/天，一班工作製
三、清洗工藝
設備預起→通行綠燈→列車駛入→定位掃描→程序激活→黃燈慢行→預濕噴淋→端麵滾刷→側麵滾刷→洗滌噴撒→端麵洗滌→側麵洗滌→漂水噴淋→端麵漂刷→側麵漂刷→除濕幹燥→列車駛離→綠燈再啟
1、設備預起
夜間現場照明燈開啟/水箱泵開啟/除濕幹燥機預熱
2、通行綠燈
按操作規程檢查後開啟可通行綠燈
3、列車駛入
按規定時速勻速緩慢駛入(3km/h)
4、定位掃描
確定列車起始座標/錄取列車駛入時速
5、程序激活
預設程序激活
6、黃燈慢行
慢行黃燈亮啟頻閃/作業伴音/緊急警示警鳴
7、預濕噴淋
泵閥開啟/預設延時關閉
8、端麵滾刷
頭部仿形滾刷/高位避讓受電弓架/尾部仿形滾刷
9、側麵滾刷
擺進緊貼柔性滾刷/預設延時回位
10、洗滌噴灑
泵閥開啟/預設延時關閉
11、端麵洗滌
頭部仿形洗滌/高位避讓受電弓架/尾部仿形洗滌
12、側麵洗滌
擺進緊貼柔性洗滌/預設延時回位
13、漂水噴淋
泵閥開啟/預設延時關閉
14、端麵漂刷
頭部仿形漂刷/高位避讓受電弓架/尾部仿形漂刷
15、側麵漂刷
擺進緊貼柔性漂刷/預設延時回位
16、除濕幹燥
快速去水去濕
17、列車駛離
列車駛離上線營運
18、綠燈再啟
連續工作，重新洗滌下輛列車
四、係統構成
www.91潔TR ATC軌道列車自動清洗機主要由噴淋係統、洗刷係統、幹燥係統、水處理係統(選配)、預警係統及控製係統等組成。
1、噴淋係統
噴淋係統由高低壓泵、清水水箱、藥液水箱、電磁閥、回轉接頭、管道管架和噴嘴噴頭等組成。設備主體選取耐腐蝕材質，IP56防護等級高，參數穩定，工作環境要求寬泛。

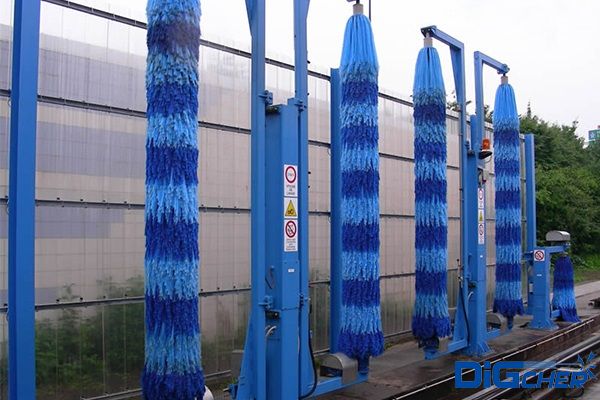

2、洗刷係統
洗刷係統分為端麵和側麵兩種形式。
端麵：
端麵洗刷由龍門支架、滑槽擺杆、角變量儀、阻力裝置、端刷輥筒、輥筒馬達、拖放裝置、拖放馬達和噴管噴嘴組成。
側麵：
側麵洗刷由回轉立柱、回轉支承、鉸接橫臂、角變量儀、輥筒馬達、側刷輥筒和噴管噴嘴組成。
3、幹燥係統
幹燥係統由高壓風機、加熱裝置、電磁閥門、風管風嘴和機櫃機架等組成。
4、水處理係統
5、預警係統
預警係統由限界欄杆、信號燈箱、標誌圖牌、監控攝像、監控顯示和報警裝置等組成。
6、控製係統
控製係統由PLC可編程控製集成，人機界麵操作台，營運網絡互聯端子等組成。
五、係統主要設計參數及其它要求
1、設備占地
長50米寬12米、其中房建60平米、積水槽33×1.5×1.2米
2、設備供電
380/50(V/Hz)、三相四線製、總功率不小於120KW
3、係統供水
水壓0.6Mpa、管徑100mm
4、係統供暖
壓力0.6Mpa、管徑40mm
5、環境溫度
-20～40℃、相對濕度≤80%
6、接地
現場要有良好的地線供設備接地使用
7、夜間照明
按常規要求
六、現場要求
1、在安裝位置附近1.5米範圍內應配有電源：AC380V；三相四線製。
2、在安裝位置附近1.5米範圍內應配有1/2"或3/4"帶不鏽鋼球閥的自來水出口。
3、在安裝位置附近1.5米範圍內應配有1/2"或3/4"帶不鏽鋼球閥的暖氣出口。
4、電量：最大電量120KW，常用電量90KW。
5、有詳細的現場平麵及空間布置圖，及大門有關尺寸等。
七、運輸、安裝調試及售後服務
1、供方隨設備到需方現場免費進行安裝調試，配合需方清洗並觀察運轉。
2、設備實行終身維護，每年定期查詢。
3、保修期：設備安裝調試後，免費保修12個月。
4、保修期過後，本公司設備之維護保養均（jun1）以優惠價格實行技術服務。
5、設備出廠時均提供一定數量的易損易耗件。
八、人員培訓
1、設備在供方製造完畢，需方派員工到供方處進行操作及設備原理、功能和常見故障排除方法等方麵的理論與實踐培訓。
2、設備在需方安裝調試後為需方再培訓3名操作員。
