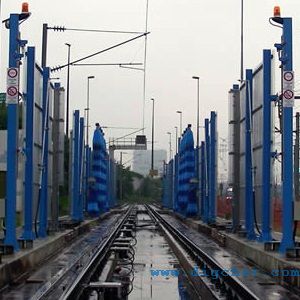

www.91潔TR ATC有軌電車清洗方案-有軌電車清洗設備-全自動有軌電車清洗係統
隨著我國城市化進程的加快，綠色低碳、節能環保、智能便捷將是未來城市功能定位的主要特色，必然帶動以提升城市承載能力為核心的城市建設綜合水平的提高。所以大力發展城市軌道交通已成為國內眾多城市完善城市功能的舉措之一。而發展現代有軌電車正悄然成為城市軌道交通市場的發展趨勢。有軌電車不僅可以用於地鐵加密線、接駁城區通往其他組團的延長線，還能用於特大城市的公共交通體係。但隨著車輛運行時間的增加，車輛外表麵附著的塵埃會越來越多，為了消除這些贓物，一般每隔3至5天需要清洗一次。為此，北京www.91潔清潔設備有限公司於2010年立項，組織負責不同領域的數位工程師曆經兩年，終於在今年初研製成功TR ATC全自動有軌電車清洗係統。
一、產品概述
www.91潔TR ATC有軌電車清洗係統引入現代噴淋洗滌技術、柔順刷輥智能仿形機械臂、高強熱風壓幹燥機櫃和動態監控人機界麵智能操作係統，能通過營運網絡實現連續通過式作業。
TR ATC有軌電車清洗係統主體采用噴淋濕潤、預備洗刷、洗滌洗刷、漂洗洗刷和吹掃幹燥等不同的清潔方式，配合列車勻速通過清洗工作場地除去列車表麵的塵埃和汙垢，達到運營列車潔淨要求。該設備執行機構及電動機防護等級采取IP56國際標準，防水防塵。仿形清洗軌跡掃描采用PLC可編程及變頻調速控製係統，並配備防碰撞預警係統。清洗過程采用水基清洗劑，具有清洗速度快、效果突出、潔淨度高、並具有優異的環保性能等特點。另外，該係統還應用蒸氣加溫和電加熱幹燥機係統，具有升溫快，效果好等特點。
www.91潔TR ATC有軌電車清洗係統是為單線使用設計的, 即可以手工操作也可以自動操作。控製係統通過SCADA連線與主運行控製室連接，配套的內部水處理裝置可以使80%的水都可以重複使用。
二、清洗要求：
1、清洗車型：有軌電車
2、清洗目的：清除電車表麵的塵埃及汙垢
3、電車尺寸：2650mmX3600mmX32230mm
4、清洗範圍：列車四周立麵和頭尾兩端麵
5、清潔要求：達到工藝要求
6、生產能力：大於10列車/天，一班工作製
三、清洗工藝
設備預起→通行綠燈→列車駛入→定位掃描→程序激活→黃燈慢行→預濕噴淋→端麵滾刷→側麵滾刷→洗滌噴撒→端麵洗滌→側麵洗滌→漂水噴淋→端麵漂刷→側麵漂刷→除濕幹燥→列車駛離→綠燈再啟
1、設備預起
夜間現場照明燈開啟/水箱泵開啟/除濕幹燥機預熱
2、通行綠燈
按操作規程檢查後開啟可通行綠燈
3、列車駛入
按規定時速勻速緩慢駛入(3km/h)
4、定位掃描
確定列車起始座標/錄取列車駛入時速
5、程序激活
預設程序激活
6、黃燈慢行
慢行黃燈亮啟頻閃/作業伴音/緊急警示警鳴
7、預濕噴淋
泵閥開啟/預設延時關閉
8、端麵滾刷
頭部仿形滾刷/高位避讓受電弓架/尾部仿形滾刷
9、側麵滾刷
擺進緊貼柔性滾刷/預設延時回位
10、洗滌噴灑
泵閥開啟/預設延時關閉
11、端麵洗滌
頭部仿形洗滌/高位避讓受電弓架/尾部仿形洗滌
12、側麵洗滌
擺進緊貼柔性洗滌/預設延時回位
13、漂水噴淋
泵閥開啟/預設延時關閉
14、端麵漂刷
頭部仿形漂刷/高位避讓受電弓架/尾部仿形漂刷
15、側麵漂刷
擺進緊貼柔性漂刷/預設延時回位
16、除濕幹燥
快速去水去濕
17、列車駛離
列車駛離上線營運
18、綠燈再啟
連續工作，重新洗滌下輛列車
四、係統構成
www.91潔TR ATC有軌電車清洗係統主要由噴淋係統、洗刷係統、幹燥係統、水處理係統(選配)、預警係統及控製係統等組成。
1、噴淋係統
噴淋係統由高低壓泵、清水水箱、藥液水箱、電磁閥、回轉接頭、管道管架和噴嘴噴頭等組成。設備主體選取耐腐蝕材質，IP56防護等級高，參數穩定，工作環境要求寬泛。
2、洗刷係統
洗刷係統分為端麵和側麵兩種形式。
端麵：
端麵洗刷由龍門支架、滑槽擺杆、角變量儀、阻力裝置、端刷輥筒、輥筒馬達、拖放裝置、拖放馬達和噴管噴嘴組成。
側麵：
側麵洗刷由回轉立柱、回轉支承、鉸接橫臂、角變量儀、輥筒馬達、側刷輥筒和噴管噴嘴組成。
3、幹燥係統
幹燥係統由高壓風機、加熱裝置、電磁閥門、風管風嘴和機櫃機架等組成。
4、水處理係統
5、預警係統
預警係統由限界欄杆、信號燈箱、標誌圖牌、監控攝像、監控顯示和報警裝置等組成。
6、控製係統
控製係統由PLC可編程控製集成，人機界麵操作台，營運網絡互聯端子等組成。
五、係統主要設計參數及其它要求
1、設備占地
長50米寬12米、其中房建60平米、積水槽33×1.5×1.2米
2、設備供電
380/50(V/Hz)、三相四線製、總功率不小於120KW
3、係統供水
水壓0.6Mpa、管徑100mm
4、係統供暖
壓力0.6Mpa、管徑40mm
5、環境溫度
-20～40℃、相對濕度≤80%
6、接地
現場要有良好的地線供設備接地使用
7、夜間照明
按常規要求
六、現場要求
1、在安裝位置附近1.5米範圍內應配有電源：AC380V；三相四線製。
2、在安裝位置附近1.5米範圍內應配有1/2"或3/4"帶不鏽鋼球閥的自來水出口。
3、在安裝位置附近1.5米範圍內應配有1/2"或3/4"帶不鏽鋼球閥的暖氣出口。
4、電量：滿負荷電量120KW，常用電量90KW。
5、有詳細的現場平麵及空間布置圖，及大門有關尺寸等。
七、運輸、安裝調試及售後服務
1、供方隨設備到需方現場免費進行安裝調試，配合需方清洗並觀察運轉。
2、設備實行終身維護，每年定期查詢。
3、保修期：設備安裝調試後，免費保修12個月。
4、保修期過後，本公司設備之維護保養均以優惠價格實行技術服務。
5、設備出廠時均提供一定數量的易損易耗件。
八、人員培訓
1、設備在供方製造完畢，需方派員工到供方處進行操作及設備原理、功能和常見故障排除方法等方麵的理論與實踐培訓。
2、設備在需方安裝調試後為需方再培訓至少3名操作員，以保證日後設備在較佳狀態下使用。
